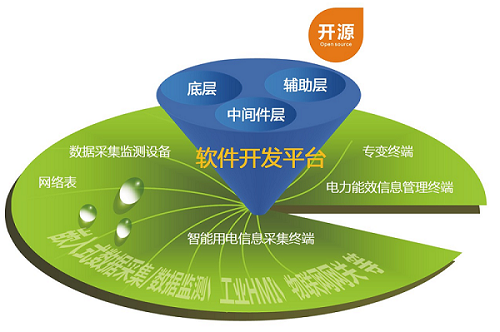

软件开发平台分为三个层次：底层、中间件层、辅助层。尤其是中间件层，采用面向对象思想设计，对每个模块进行拆分，尽可能做到模块间高内聚，低耦合。同时，提供了一些标准的应用接口和调度流程，帮助程序员快速编写自己的应用程序，平台使用了嵌入式平台应用程序的开发，解决了多端口协议通信，端口数据转发，数据存储等功能需要。 | ||||
| 三层框架结构 | ||||
| ||||
底层 ◆ Bootloader： u-boot、spi-boot ◆ 操作系统：Linux （内核版本3.0.4） ◆ 文件系统：Yaffs2、Jffs2、Cramfs、NFS、UBIfs 中间件层 ◆ 数据采集监控应用软件模块化平台 ◆ 点阵屏图形接口 ◆ QT嵌入式图形库 ◆ Sqlite3 嵌入式数据库 ◆ 嵌入式SCADA等 辅助层 ◆ 编译工具：GCC ◆ 集成开发环境：Eclipse IDE (windows / Linux) ◆ EJTAG：ejtag-tools工具 | ||||
使用示例----国网集中器应用 以国网集中器应用为例，解释说明如何使用平台框架中应用软件： | ||||
| ||||
实际上，集中器主要解决的是多端绑定不同协议之间的通信问题。 开发平台提供了非常成熟的模块进行处理类似的问题，例如解决以下问题： 1.使用RS485Port类，将其实例化。 2.使用DL645Protocol类，将其实例化。 3.将协议与端口绑定。 4.将端口添加只MainBoard类当中。 5.编写读写逻辑。 ◆ 取出电表号。 ◆ 取出需要抄读的数据项目。 ◆ 使用DL645Protocol类，将协议打包。 ◆ 调用Write函数将报文发送出去。 ◆ 等待接收电表应答，超后重发。 ◆ 接收到应答后，将数据放入存储模块进行处理。 | ||||
| ||||
在以上整个过程中，框架提供了端口的读写功能，协议的打包功能，数据的存储功能。程序员使用已有的数据类型，创建出符合自己需求的逻辑。 | ||||
| ||||
对于这种需求，在每个端口上，绑定对应的协议，一种或者多种。当数据请求收到之后，框架会将数据报文自动送入对应的协议处理模块。处理后，将转换好的协议送入对应协议的任务处理模块，任务处理模块会根据程序员所设置的优先级，将任务执行。 以上需求涉及到的，网络通信模块，GW376.1协议，DL645协议，RS485模块，框架中都有提供。程序员只需要将以上模块，通过调用API将其连接到一起即可。 为了解决程序员开发的各类问题，我们将提供函数手册，方便进行查找。还会提供很多应用类的实例，更方便程序员的学习。 | ||||
