多串口联网服务器方案平台

多串口联网服务器方案平台




平台简介

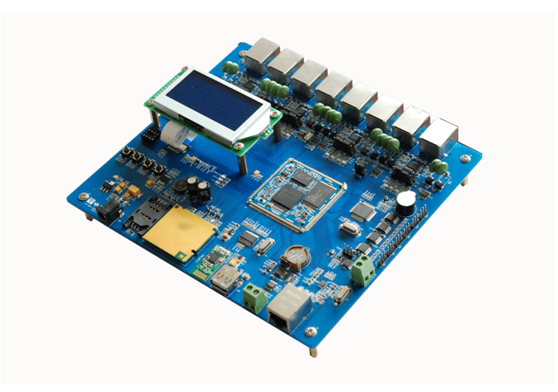

神州龙芯多串口联网服务器开发平台基于龙芯工业级SOC GSC3280处理器为核心构建,配置128M DDR2 SDRAM和256M Flash存储器,支持SPI FLASH启动,支持Micro SD存储卡,支持1路10/100Mbps自适应工业以太网接口,16路RS232模式串行接口、其中有8路可配置为RS485模式,1路CAN接口,1个USB2.0接口、GPRS远程无线数据传输模块、WIFI无线局域网模块,4个按键,支持128x64点阵液晶显示屏,并带有 RTC、看门狗、蜂鸣器。

本平台专为诸如PLC、智能仪器仪表、传感器和执行器等工业现场串口设备联入工业以太网、CAN网络或本地及远程无线网络设计,用户可实现通过网络对现场串口设备进行数据读取或远程控制。









龙芯多串口联网服务器开发平台支持完整TCP/IP协议栈及Modbus协议,可实现工业以太网和串行Modbus协议的无缝整合。同时为便于多个网络设备的管理,本平台也支持SNMP、MIB网络管理功能,以及SNTP网络时钟协议。即可实现通用串口设备的联网功能,同时又为用户提供了一个开放、高效的系统开发平台,便于用户实现各种专用功能,满足不同应用场合的差异化需求。




硬件规格



♦  尺寸:200mm x 180mm

♦  工作温度:-40~80 ℃

♦  工作湿度:5~95% RH

♦  存储温度:-65~150 ℃

♦  电源:5V、2A




软件规格

♦  Bootloader:u-boot;spi-boot

♦  操作系统:linux-3.0.4

♦  文件系统:Yaffs2、Jffs2、Cramfs、NFS、UBIfs

♦  协议栈:TCP、UDP、IPv4、SNMPv1/v2/v3、ICMP、ARP、HTTP、CHAP、PAP、DHCP、NTP、NFS、SMTP、SNTP、Telnet、FTP、TFTP、PPP、PPPoE

♦  网络安全:OpenVPN、iptables firewall

♦  Web服务器:可创建和管理网站,支持PHP 和XML

♦  数据库:Sqlite3 嵌入式数据库

♦  看门狗服务:在指定时间内通过CPU硬件实现系统重启(可配置为系统管理或用户管理)

♦  基于Web 的系统配置与整机测试服务: 通过IE浏览器可以完成系统的功能配置和板载所有部件的验证测试




平台特色

♦   采用“核心板+底板”双层架构,核心板采用6层PCB板,接口底板采用2层PCB,抗干扰性强,易于扩展或裁剪;
♦   基于国产工业级处理器设计开发,整板通过工业宽温测试,性能稳定、安全可靠;

♦   平台可提供16路串口,1路网口,1路WiFi,GPRS,1路USB2.0和1路CAN接口,通讯资源极为丰富;

♦   支持Web服务器,可进行Web配置与检测;

♦   支持液晶屏与按键操作,实现设备本地操作;

♦   支持SPI FLASH启动与存储扩展;

♦   软件层面:开放底层软件代码,提供各模块驱动程序源代码,可为用户提供应用层代码的编译与移植工作;

♦   硬件层面:提供核心板原理图和底板PCB源文件。
