GSC3281是GSC3280的精简版，专为智能电网应用设计，适用于电力集中器、专变终端等电力终端应用，为电力行业提供了高性价比的单芯片解决方案。神州龙芯最新推出的电力集中器、专变终端评估板是基于GSC3281自行设计的完整电力终端方案。






总体方案

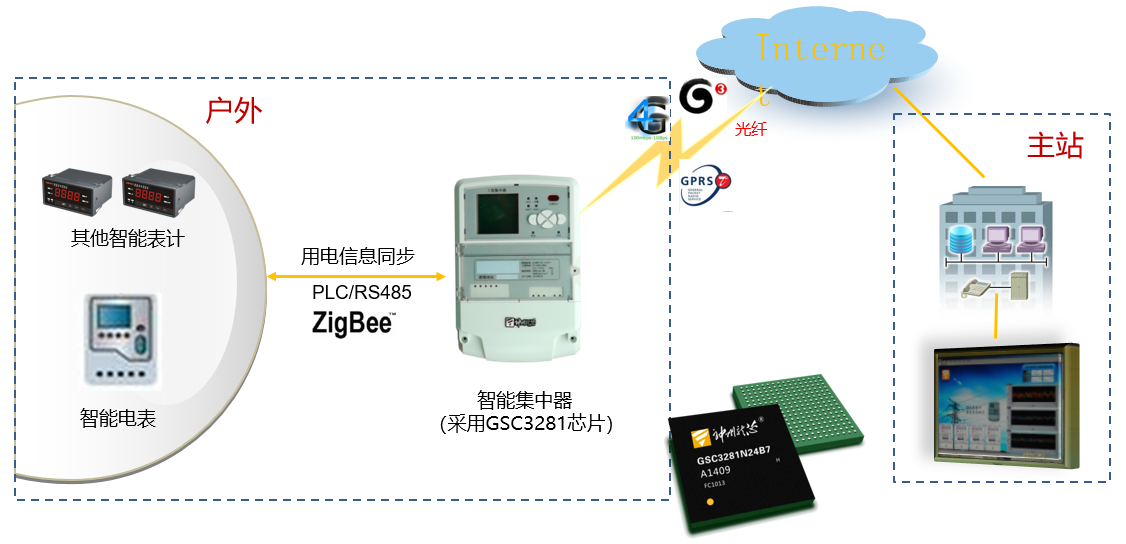

总体方案 - 副本.png




框架设计图

框架设计图 - 副本.png




硬件平台：基于GSC3281处理器设计的 I 型集中器、专变终端平台

  • 符合Q/GDW1375.2-2013标准要求

  • 通过国标GB/T2423环境试验高低温测试

  • 通过国标GB/T17626电磁兼容性测试

  • 设计特性


    （1）终端硬件采用32位龙芯核心的CPU，配置128M字节内存和128M字节flash，可保存半年的电能量、电压、电流等曲线数据。

   （2）上行通讯单元采用模块化设计，支持GPRS/CDMA/3G/4G以太网等方式，有冲击保护，支持热插拔。无线网络单元采用主流大厂的模块。

   （3）集中抄表可选择电力线载波、短距离无线、RS485总线多种方式，采用模块化设计，有冲击保护，支持热插拔。

   （4）显示屏使用160x160点阵LCD，可显示10行10列的GB2312标准字库汉字，配置6个按键，可以实现本地参数设置和数据、参数、状态等信息的查看。

   （5）终端内置1组交流模拟量采样装置，模块化设计，能够准确测量电压、电流、功率、电能等数据，准确判断并记录失压、断相、失流、逆相序等电网异常状态。











软件平台：面向电力采集到二次开发平台

  • 满足各省级电力公司对终端的差异化需求

  • 支持国网/南网各种主流通讯规约

  • 模块化、平台化设计


   （1）标准应用接口和调度流程，多任务队列调度

   （2）实现多端口协议通信、数据转发、数据存储等功能

   （3）支持脚本方式的运行选配、内容显示

   （4）集成开发环境：NetBeans+ Cygwin  ，开发简便








增值服务

♦  产品量产支持♦  产品特色增强♦   用户定制优化

•  核心板测试工装•   数据在线升级•   远程操作支持

•  高覆盖率的测试程序•   系统自恢复•   定制Linux


•   加密安全•   嵌入式数据库定制






GSC3281国产龙芯处理器从芯片级提供了信息安全的有力保证，严苛完备的工业级标准测试保证了芯片在恶劣环境下的可靠性，合理的系统配置和优化的总线架构保证了应用负载的高度平衡，丰富的外设支持（8路串口，多路AD，多个GPIO）提供了简洁的单芯片解决方案，定制化的系统软件平台与优质的近距客户服务保证了用户的time-to-market。


基于GSC3281的电力集中器、专变终端评估板已受到多家电力集采设备商、方案商的青睐，已通过多项国家最新标准的测试。


I型电力集中器高低温测试报告：-40℃ ～ 75 ℃
