LX系列控制器是由北京神州龙芯集成电路设计有限公司研发制造的工业控制器，其核心处理器采用国产龙芯处理器GSC3280，主频300MHz，128M内存，512M闪存。-40~85℃工业级宽温度工作范围。组合式机架安装结构。支持IEC61131-3标准编程语言，程序最小执行周期1ms。IO模块可以自由配置组合。与第三方智能设备通讯接口支持网络接口、串行接口、CAN口等。

在仅采用E网总线通讯的条件下，系统可以挂接250个从站，每个从站可以安装8个IO模块。总共可以挂接2000个各类IO模块，最大支持32000点模拟量，最大支持64000点开关量。IO总线采用ECIP协议，支持多主站结构。E网总线通讯速率100Mbps。

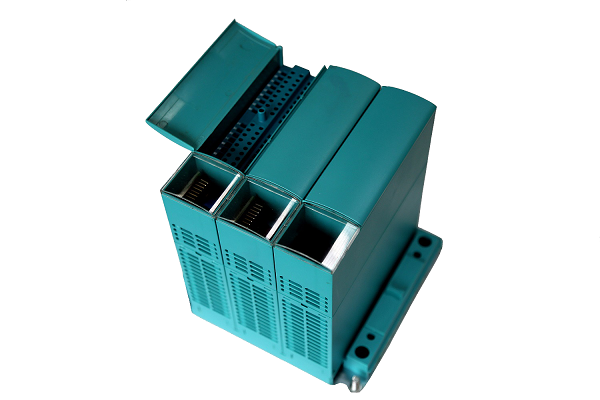

系统机架分为两种，3槽机架和9槽机架，机架槽位等价自动编址。

1.2、网络拓扑

系统IO模块扩展支持三种网络协议:双C网总线、E网总线、D网总线。

系统支持挂接在AB的controlLogix5000系列控制器的E网总线中作为子系统。

下面列举一种简易的网络组合结构：

该网络中有一个主处理器；主处理器通过以太网模块与上位操作接口进行通讯，采用标准的MODBUS TCP/IP协议；采用100Mbps通讯速率的E网总线结构与IO模块通讯，为ECIP通用网络总线协议。

更多网络组合方案请联系神州龙芯技术支持。
