| 产品简介 | |
NS32F103x8 和 NS32F103xB 标准型 MCU 系列使用高性能的 ARM Cortex-M3 32 位的 RISC 内核，工作频率为72MHz，内置高速存储器(高达 128K 字节的闪存和 20K 字节的 SRAM)，丰富的增强 I/O 端口和联接到两条 APB 总线的外设。 其中包含 2 个 12 位 ADC、3 个通用 16 位定时器和 1 个PWM 定时器， 此外，还包含标准和先进的通信接口：多达 2个 I 2C 接口和 SPI 接口、3 个 USART 接口、1 个 USB 接口和1 个 CAN 接口。 NS32F103x8 和 NS32F103xB 标准型 MCU系列产品供电电压为 2.0V 至 3.6V,-40°C 至+85°C 的工作温度范围以及-40°C 至+105°C 的扩展温度范围， 一系列的省电模式保证低功耗应用的要求。 | |
| 产品功能 | |
l 调试模式 转换范围：0至3.6V 双采样和保持功能 温度传感器 7通道DMA控制器 支持的外设：定时器、ADC、SPI、I2C和USART 睡眠、停机和待机模式 VBAT为RTC和后备寄存器供电 | |
最高72MHz工作频率，在存储器的0等待周期访问时可达1.25DMips/MHz (Dhrystone2.1) 单周期乘法和硬件除法
l 存储器 64KB 或 128KB 程序 Flash 20KB SRAM l 时钟、复位和电源管理 2.0～3.6V供电和I/O引脚 上电/断电复位(POR/PDR)、可编程电压监测器 (PVD) 4～16MHz晶体振荡器 内嵌经出厂调校的8MHz的高速RC振荡器 产生CPU时钟的PLL 带校准功能的32kHz RTC振荡器
l 7个定时器 3个16位定时器，每个定时器有多达4个用于输入 捕获/输出比较/PWM或脉冲计数的通道和增量编码器输入 1个16位带死区控制和紧急刹车，用于电机控制的 PWM高级控制定时器 2个看门狗定时器(独立的和窗口型的) 系统时间定时器：24位自减型计数器
l 多达9个通信接口 多达2个I2C接口(支持SMBus/PMBus) 多达3个USART接口(支持ISO7816接口，LIN， IrDA接口和调制解调控制) 多达2个SPI接口(18M位/秒) CAN接口(2.0B 主动) USB 2.0全速接口
l CRC计算单元，96位的芯片唯一识别码
l 多达80个快速I/O端口 26/37/51/80个I/O口，所有I/O口可以映像到16个外 部中断；几乎所有端口均可承受5V信号 | |

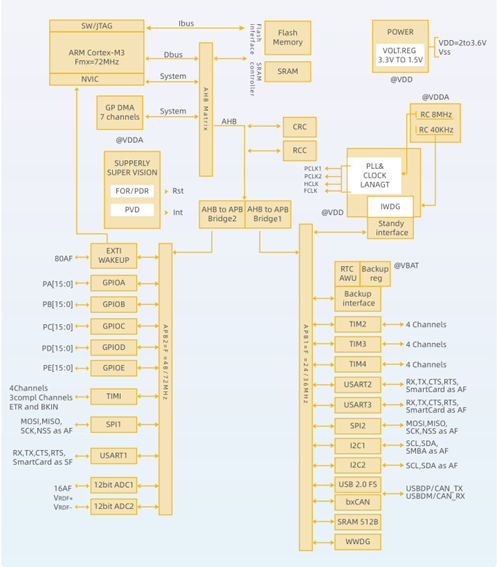

| 结构框架图 | |
| |
| |

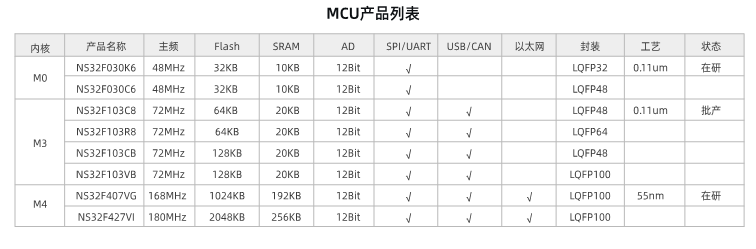

| 基本性能参数 | |
| |

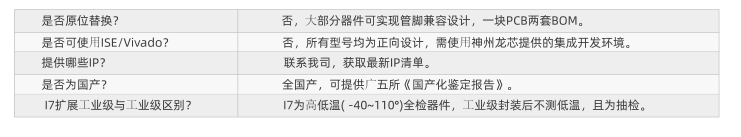

| FAQ | |
| |
| 封装尺寸 | |
| |
