GSIT28335i是国产自主研制的高可靠32位浮点控制型数字信号处理器，采用哈佛总线结构，主时钟工作频率150MHz，支持 16*16 位和 32*32 位乘加运算，集成了大容量的片上Flash 和 SRAM 存储器， 以及多种增强的控制外设和支持单精度IEEE-754 标准的浮点运算单元，为高精度数据分析处理、电机运动控制等应用提供了良好的平台。

相比同档次进口型号产品， GSIT28335i具有以下优势：

(1)功耗更低。在内核 1.8V即可达到150MHz （全温区） ，典型功耗降低 25%以 上；

(2)性能更强。同频率下定点和浮点程序执行速度提高 5%～30%；

(3)安全可靠性更高。消除了原来存在的硬件断点/单步、 RPTB、Limp 模式等隐藏错误， 修补了进口芯片的数据安全漏洞。

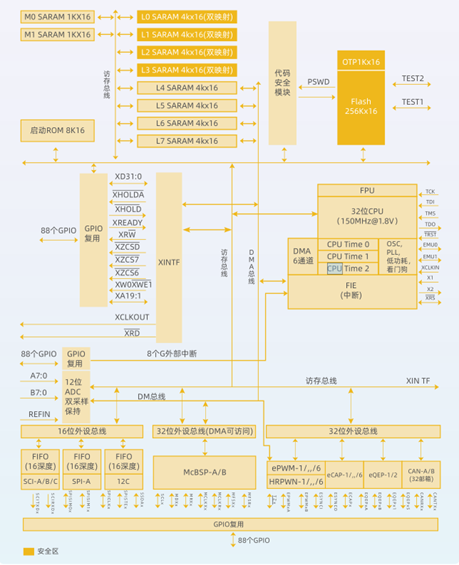

• 片内存储器

• 串行外设接口

• 128位安全密码

• 高性能32位CPU

• 启动ROM(8K※16)

• 高性能静态CMOS技术

• 低功耗模式和节电模式

• 3个32位CPU定时器(Timer)

• 小头(Little Endianness)模式

• 12位A/D转换器具有16个转换通道

• 支持IEEE1149.1-1990标准的JTAG边界扫描

• 温度范围

• 开发支持包括

• 先进的仿真功能

• 时钟和系统控制

• 增强的控制外设

• 型号封装和质量等级

• 16位或32位外部接口(XINTF)

• 可达88个独立可复用通用输入/输出(GPI0)引脚

• 支持全部58个外设中断的外设中断扩展模块(PIE)

• GPI00~GPI063可以与8个外部内核终端的任一相连

• 6通道DMA处理器(用于ADC、McBSP、ePWM、XINTF和SARAM)

• 变频驱动


• 伺服控制


• 数控机床


• UPS 电源


• 通信设备电源


• 光伏逆变器

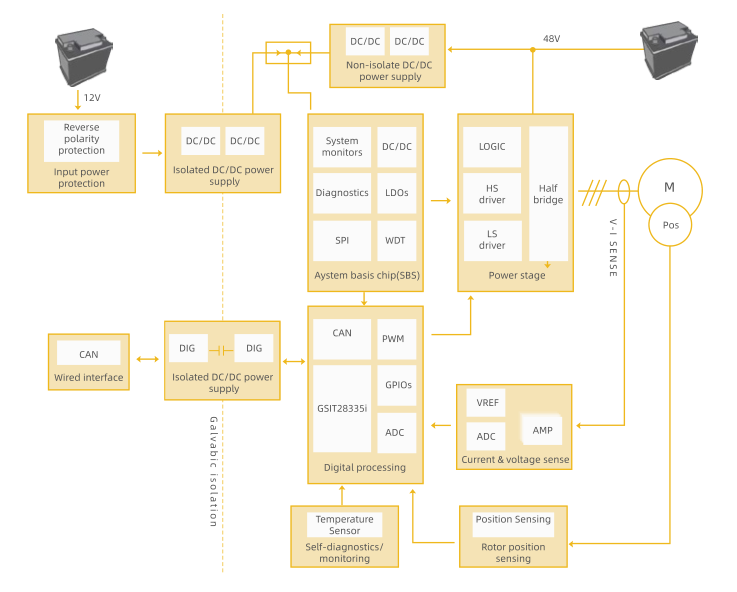

    数字处理子系统根据控制算法为功率级生成PWM。数字处理通常使用微控制器或微控制器与可编程逻辑的组合。此外，微控制器处理与周围外围设备和主机系统的通信。
