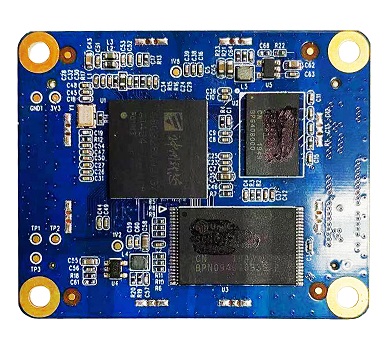

KWJHX080B25核心板

KWJHX080B25核心板

产品简介








KWJHX080B25核心板是一款面向工业自动化控制领域的高性价比嵌入式主板,其硬件核心为 工业级的 GSC328X 系列芯片(包括 GSC3280 和 GSC3281)。GSC328X 核心板采用嵌入式 Linux 实时多任务操作系统(内核 3.0.4),并针对板载的各个接口,提供了完整的接口底层驱动以及 丰富的应用程序范例。用户可以在此基础上,利用熟悉的各种软件工具,直接开发自己的应 用程序,以方便、快速的构成各种高性能工控产品。








主要特点



◆ 丰富的标准接口资源

100M 以太网接口,支持 Linux 操作系统的 Socket 操作;
8 个标准异步串口,可支持 RS232、RS485;
CAN 总线接口;(仅 GSC3280)
USB OTG 接口(USB2.0),可支持 Host 和 Device 模式;
标准 SPI 接口;
4 路 ADC 输入,分辨率 12-bit;1 路电池检测输入,也可作为 8-bit 分辨率的 ADC 输入使用;
8 位外部存储器总线接口;
I2S 总线接口;
1 路 ISO7816 接口,可支持标准 PSAM、SIM 卡;
LCD 数字屏接口,最高支持 1440*900 分辨率;(仅 GSC3280)
SD/SDIO 接口,直接支持 SD 卡或者 SDIO 设备,比如 WIFI 模块;(仅 GSC3280)
只支持四线电阻触摸屏;(仅 GSC3280)
多个可配置的 GPIO。









◆ 紧凑的外型尺寸

KWJHX080B25核心板的外型尺寸仅为:55mm*45mm,核心板通过高性能的板对板连接器(pin 间距 0.8mm)对外连接, 可方便的插接在用户的应用底板上,以便快速搭建各种工控产品。








◆ 高性价比

作为一款工业级品质的工控产品,采用 6 层沉金板设 计,特别适用于运行环境恶劣、无人值守、连续 24 小时工作、对成本敏感的各种 应用领域,是一款具有高性价比的工业产品。








KWJHX080B25核心板硬件特性










处理器

基于神州龙芯GSC328X 处理器,主频300MHz








核心板引脚功能

KWJHX080B25核心板是以模块的形式使用,通过选用高性能、高可靠的板对板连接器对外连 接,可方便的插接在外围底板上。 在核心板的背面左右各焊接有一片板对板连接器,规格为公座、单槽、双排、60PIN、 PIN 脚间距 0.8mm。

请参见《SZLX8025核心板硬件用户手册》








核心板 LAYOUT 封装尺寸

KWJHX080B25核心板的背面左右各焊接有一片板对板连接器,规格为公座、单槽、双排、60PIN、 PIN 脚间距 0.8mm。同时,核心板在四角各有一个直径为 Ф3 的安装定位孔。GSC328X 核心 板尺寸、安装孔位置、对外连接器的位置如下图所示
















KWJHX080B25核心板和外围板板对板连接

KWJHX080B25核心板选用的板对板连接器规格为公座、单槽、双排、60PIN、PIN 脚间距 0.8mm,具体的尺寸信息可参考 TE 的 5179030-2 型连接器或者同等规格 的其它厂家型号,故为了和核心板更好的配合,外围板须选用和 5179030-2(或 同等规格的)配合的板对板母座。
根据不同的的配合/堆叠高度,用户可以选用多种型号的母座。参考 5179030-2(或同等规格的其它型号),配合/堆叠高度有 7mm/11mm/15mm 三种, 介绍如下。








●    配合高度为 7mm


如若需求配合高度为 7mm,外围板母座可选 5177983-2(或其它厂家尺寸兼 容的型号)








●     配合高度为 11mm


如若需求配合高度为 11mm,外围板母座可选 5-5179009-2(或其它厂家尺 寸兼容的型号)








●      配合高度为 15mm


如若需求配合高度为 15mm,外围板母座可选 5-5179010-2








产品使用环境

工作温度:-40℃ 至 +85℃
